Обновление от 10.08.2026

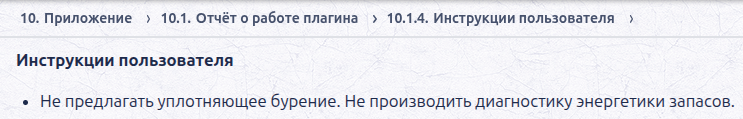

1. Пункты 1.1.1, 1.1.3, 1.2. Учет цифрового опыта в диагностике и рекомендациях

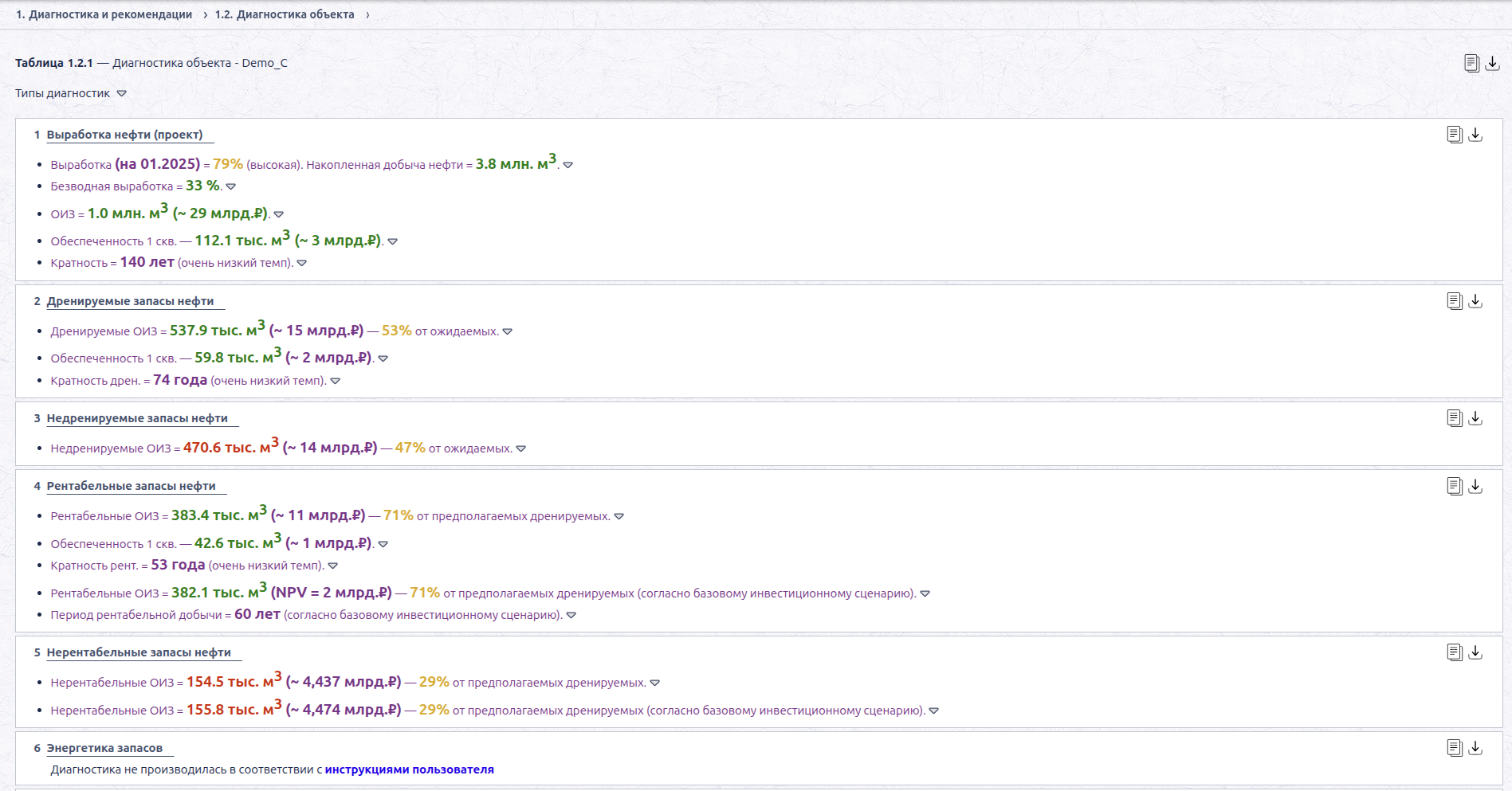

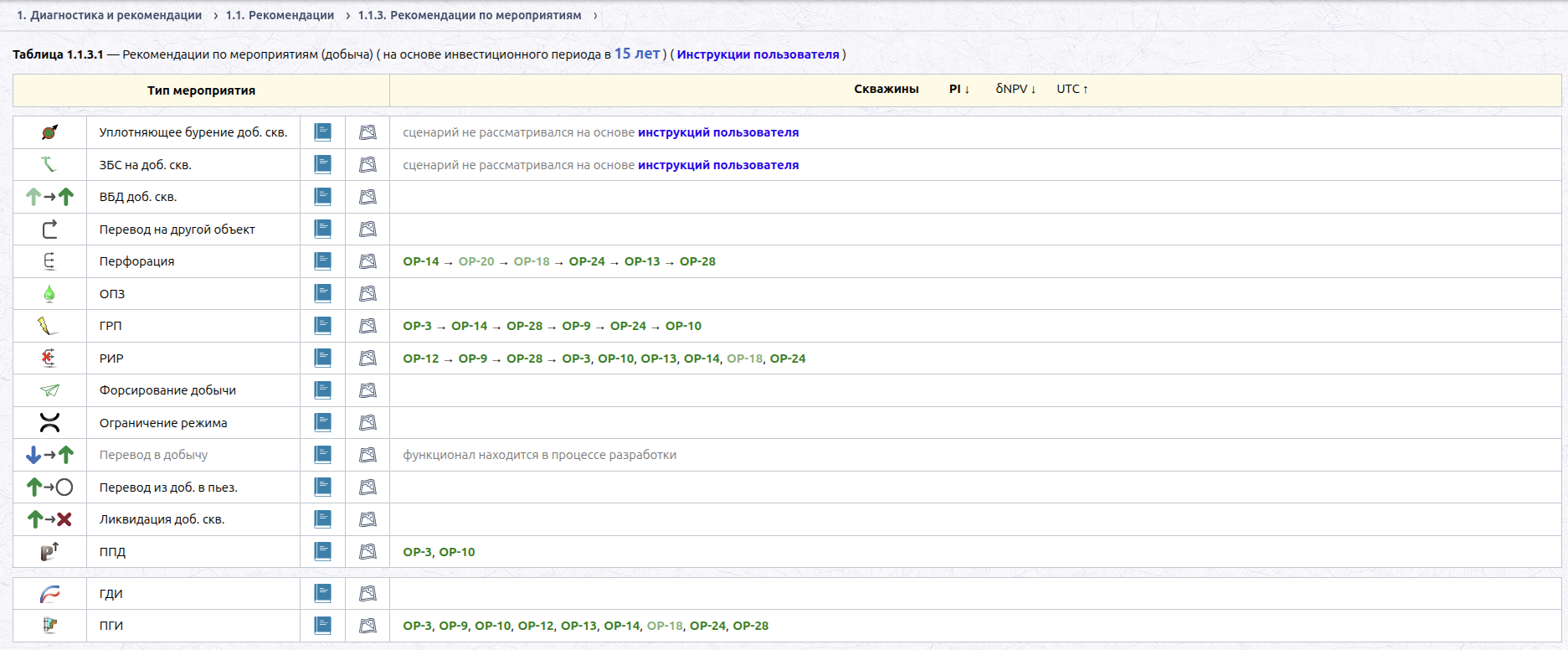

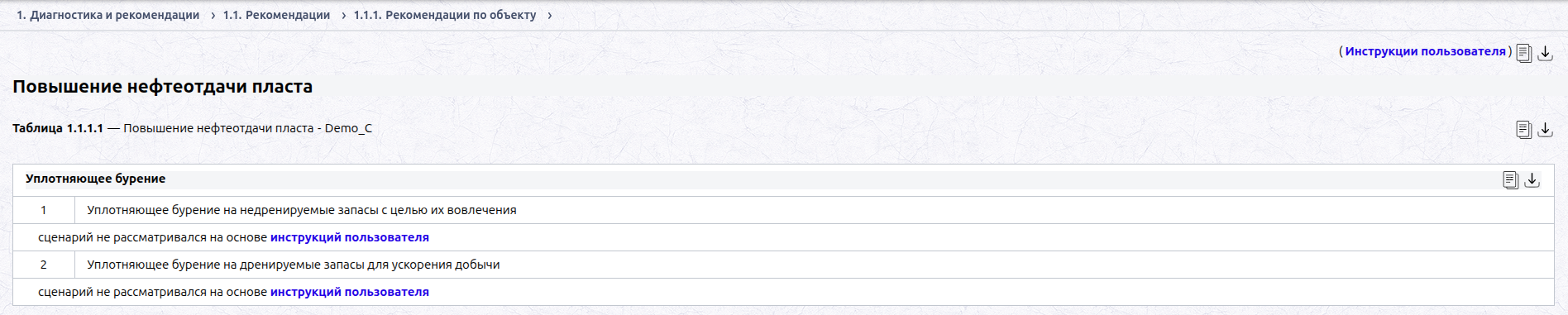

При формировании рекомендаций по скважинам и объекту, а также при выполнении диагностики по объекту теперь учитываются ограничения и правила, заданные в разделе «Инструкции пользователя». Если цифровой опыт исключает определённый вид мероприятия или анализа, соответствующий сценарий не рассматривается, а в результатах отображается пояснение со ссылкой на применённую инструкцию. Например, можно запретить формирование рекомендаций по уплотняющему бурению или выполнение диагностики энергетики запасов. Это позволяет согласовать результаты расчётов с принятой стратегией разработки, экспертными допущениями и ограничениями конкретного объекта.

Pasted image.png
Pasted image (2).png
Pasted image (3).png
Pasted image (4).png

2. Пункт 1.1.2. Фильтр по типу мероприятия в таблице приоритетных рекомендаций

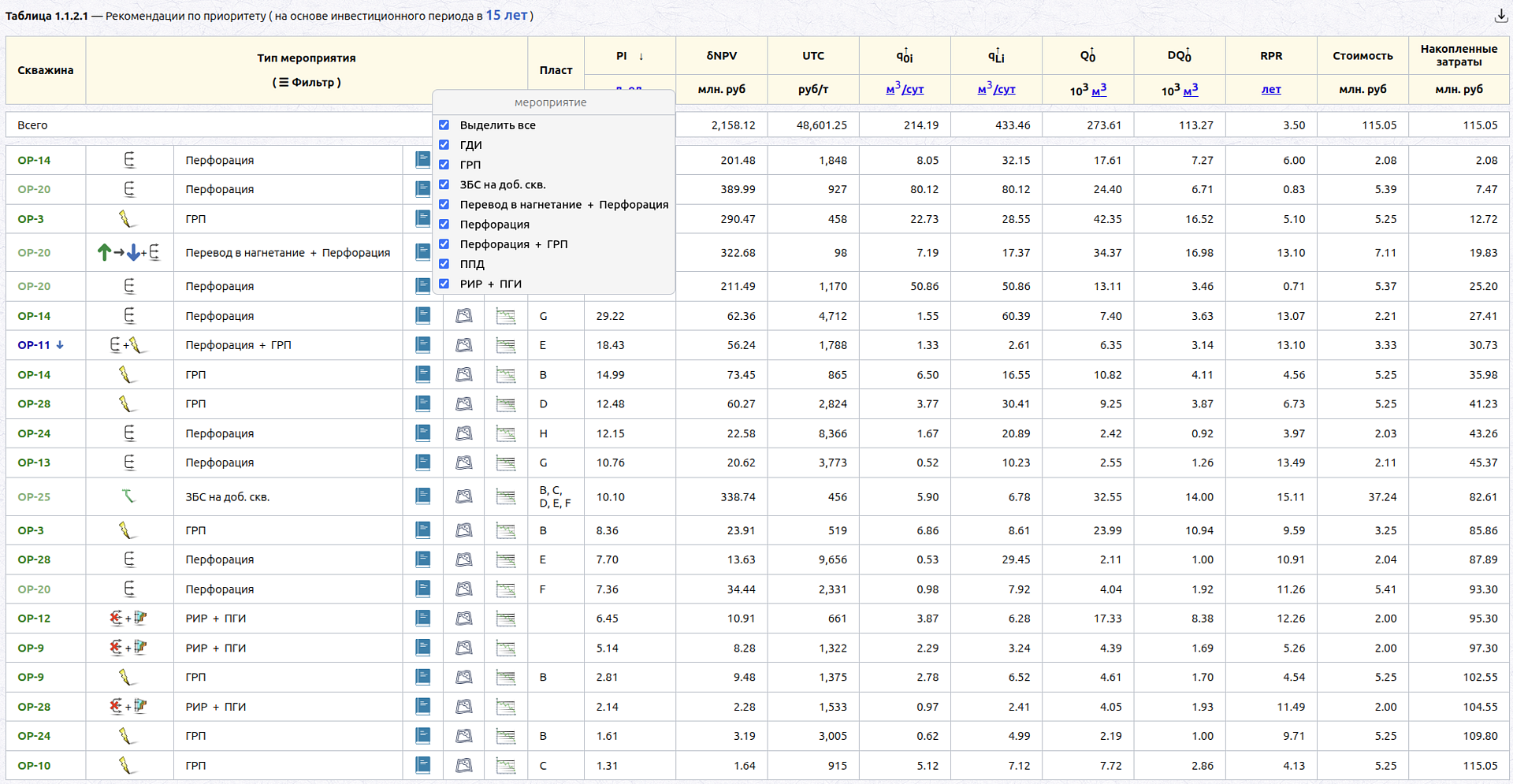

В таблице «Рекомендации по приоритету» добавлен фильтр «Тип мероприятия». Он позволяет отбирать рекомендации по одному или нескольким видам работ, например: ГДИ, ГРП, перфорация, ЗБС, ППД или РИР + ПГИ. Фильтр упрощает анализ и сравнение скважин в рамках выбранного типа геолого-технических мероприятий.

Pasted image_#2.png

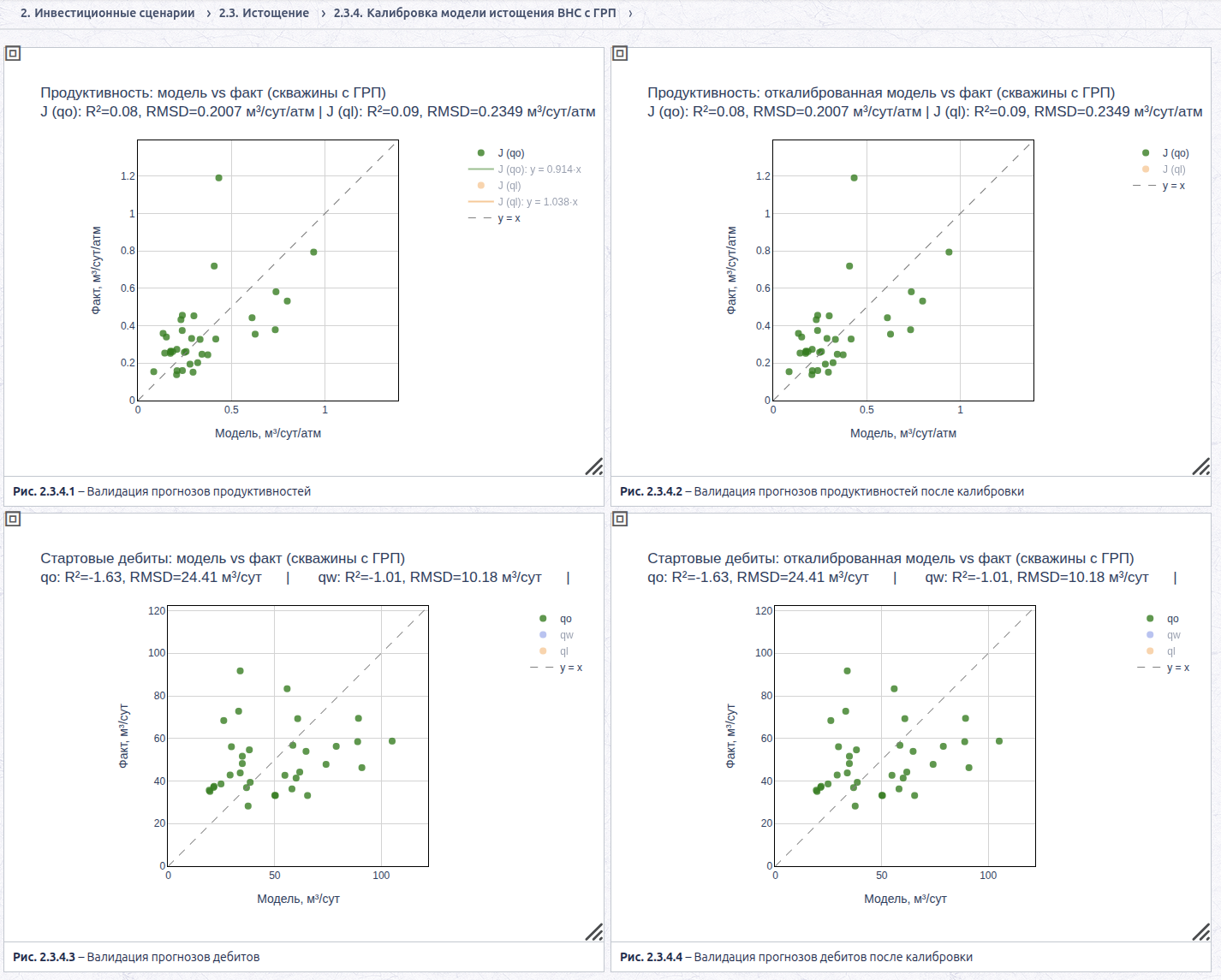

3. 2.3.4. Калибровка микромоделей для уплотняющего бурения ВНС с ГРП

Для сценариев уплотняющего бурения ВНС с ГРП добавлена калибровка микромоделей по фактическим показателям действующего фонда. При настройке сопоставляются расчётные и фактические коэффициенты продуктивности по нефти и жидкости, а также стартовые дебиты нефти и воды. Результаты до и после калибровки представлены на валидационных графиках с метриками R² и RMSD. Это позволяет контролировать качество воспроизведения промысловых данных и применять откалиброванные микромодели для прогнозирования технологических показателей уплотняющего бурения.

Pasted image_#3.png

4. Пункт 5.*.3. Визуализация поскважинных РИГИС в WebLog

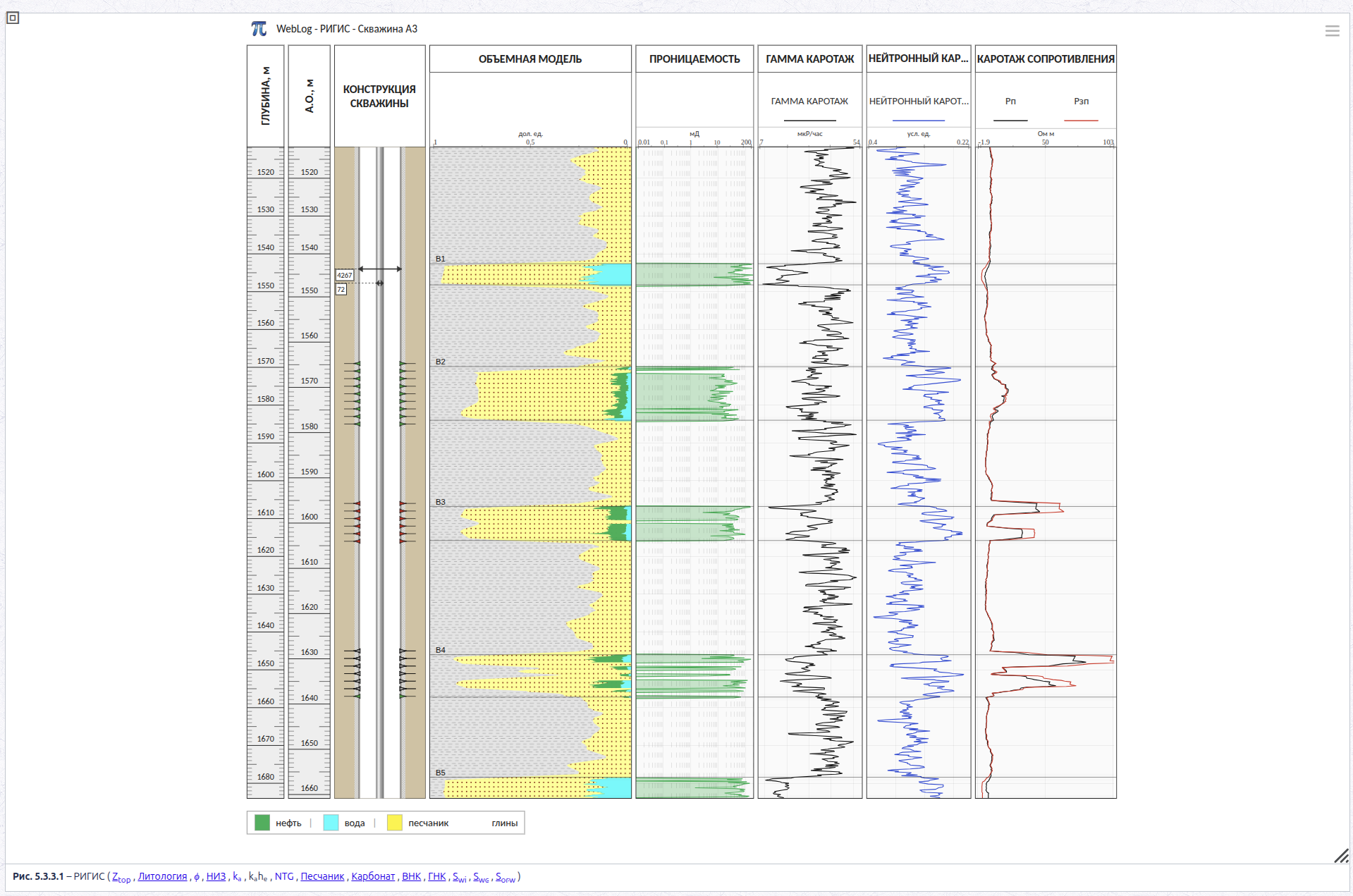

Поскважинные результаты интерпретации ГИС теперь отображаются в инструменте WebLog. На едином планшете представлены конструкция скважины, стратиграфическая разбивка, литология и насыщение, параметры объёмной модели, проницаемость и каротажные кривые. Такое представление упрощает сопоставление результатов интерпретации с исходными данными ГИС по глубине и анализ продуктивных интервалов.

Pasted image_#4.png

5. Пункт 5.*.16. Визуализация поскважинных ПГИ в WebLog

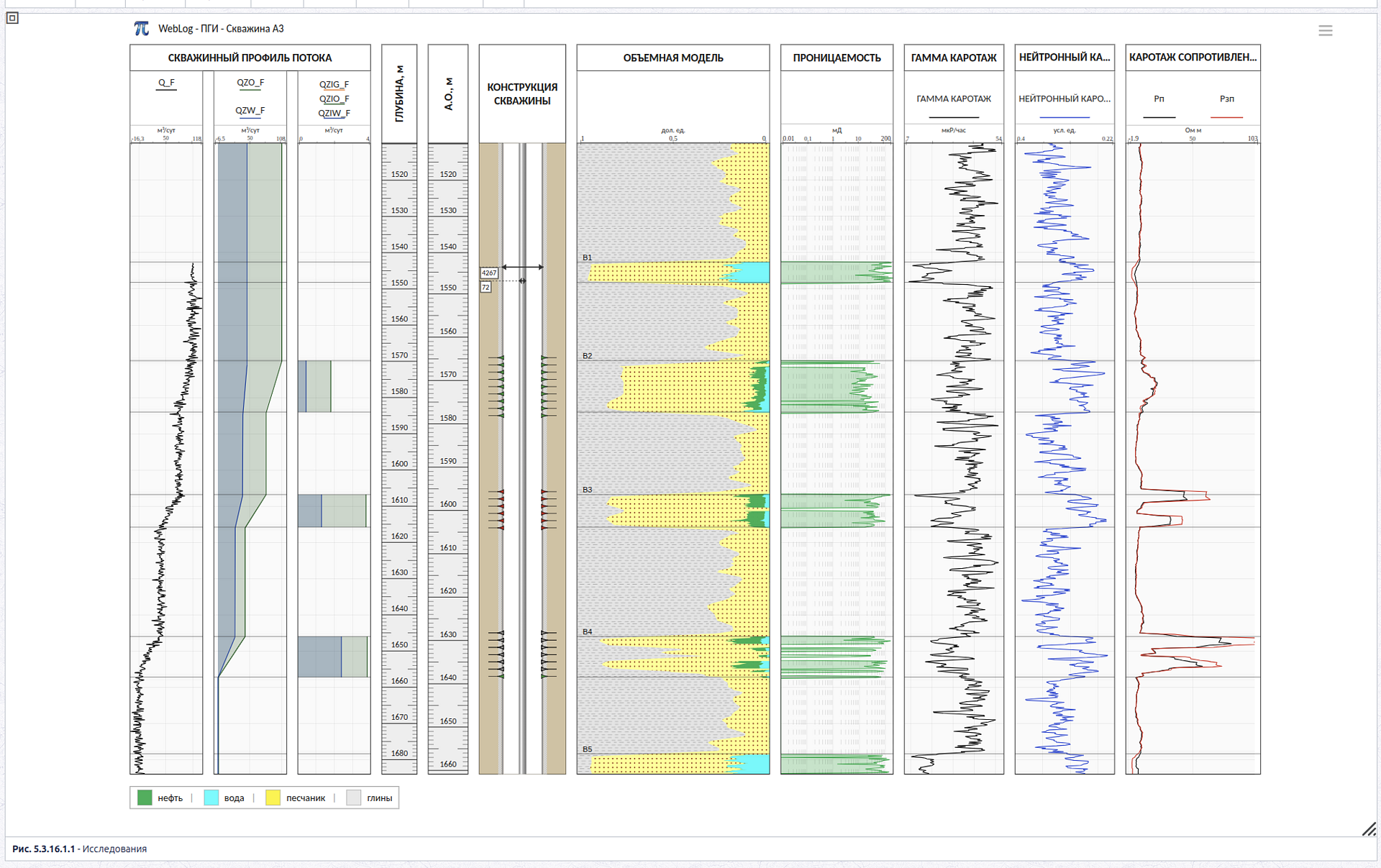

Результаты поскважинных промыслово-геофизических исследований теперь отображаются в инструменте WebLog. На едином планшете совмещены профиль потока и фазовые расходы, конструкция скважины, интервалы перфорации, литология, насыщение, проницаемость и основные каротажные кривые. Привязка всех данных к единой шкале глубин упрощает выделение работающих и неработающих интервалов, оценку вклада отдельных пластов в суммарный дебит или приёмистость и сопоставление результатов ПГИ с геолого-петрофизической моделью.

Pasted image_#5.png

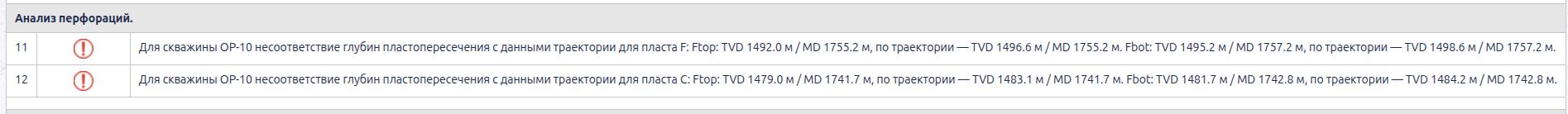

6. Пункт 5.*.20. Автоматическая проверка согласованности траекторий и пластопересечений

В разделе «Анализ перфораций» добавлены автоматические замечания о расхождениях между глубинами кровли и подошвы пластопересечений и соответствующими отметками, рассчитанными по траектории скважины. Для каждого выявленного несоответствия указываются скважина, пласт, граница пласта и сравниваемые значения TVD и MD. Это позволяет своевременно выявлять неконсистентные исходные данные и предотвращать ошибки при привязке интервалов перфорации к пластам.

Pasted image_#6.png

7. Пункт 5.*.20. Предупреждения о факторах, влияющих на расчёт инвестиционных сценариев

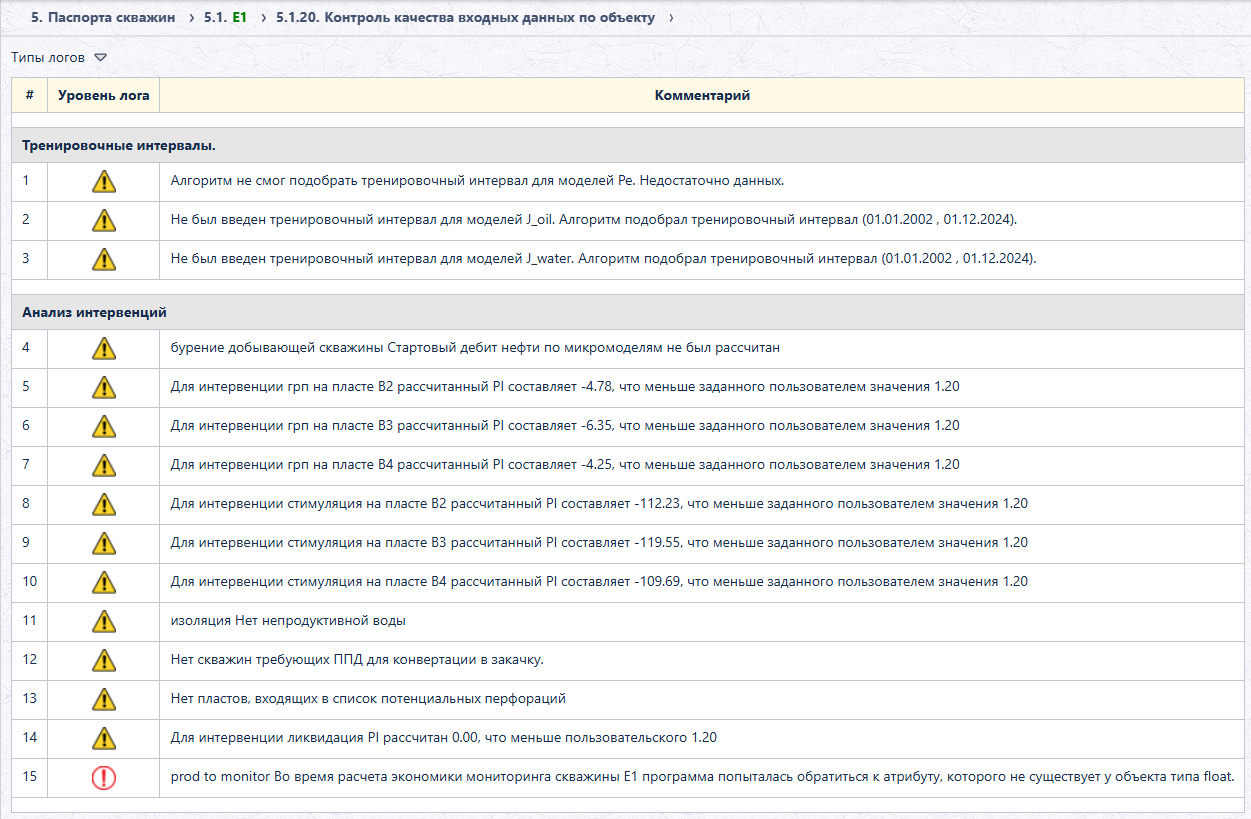

В разделе «Контроль качества входных данных по объекту» добавлены предупреждения о причинах, по которым отдельные мероприятия не могут быть учтены при формировании инвестиционных сценариев. Для каждого случая указываются тип интервенции и выявленное несоответствие, например, недопустимый текущий статус скважины для проведения ГРП или стимуляции. Предупреждения позволяют быстро определить, какие ошибки или ограничения исходных данных повлияли на состав сценария, скорректировать паспорт скважины и повторно выполнить расчёт.

Pasted image_#7_v2.PNG

8. Пункт 6.7. Планирование бурения в ранее неохваченных зонах

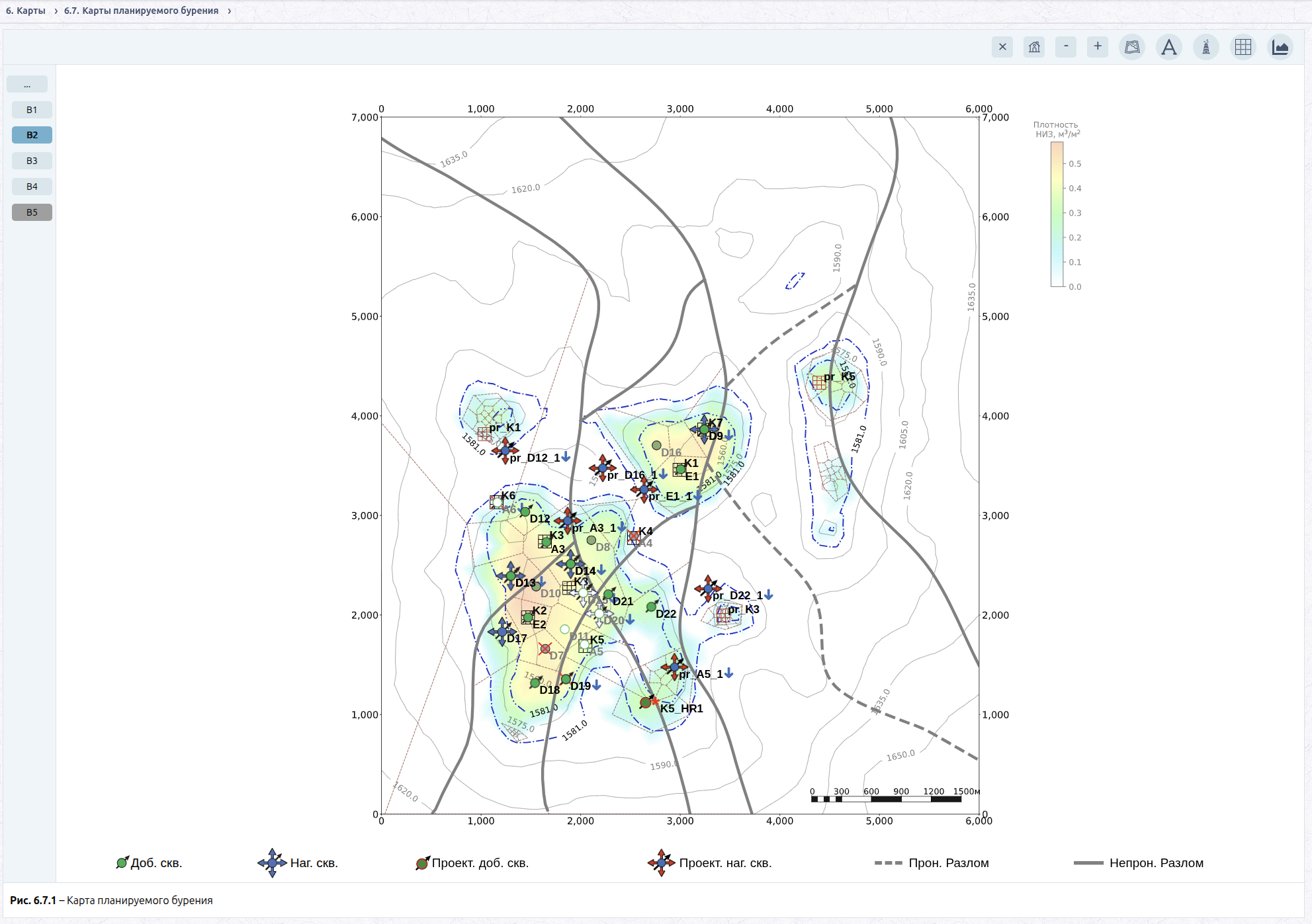

На карте планируемого бурения добавлены автоматически рекомендуемые новые кустовые площадки, а также проектные добывающие скважины в зонах, ранее не охваченных системой разработки. Положение проектных объектов можно оценивать относительно существующего фонда скважин, структурных отметок, разломов и распределения плотности НИЗ. Это упрощает формирование вариантов доразбуривания и выбор участков для вовлечения запасов в разработку.

Pasted image_#8.png

9. Пункт 6.7. Рекомендации по уплотняющему бурению нагнетательных скважин

На карте планируемого бурения добавлено формирование рекомендаций по размещению дополнительных нагнетательных скважин для уплотнения действующей системы заводнения.

Pasted image_#9.png

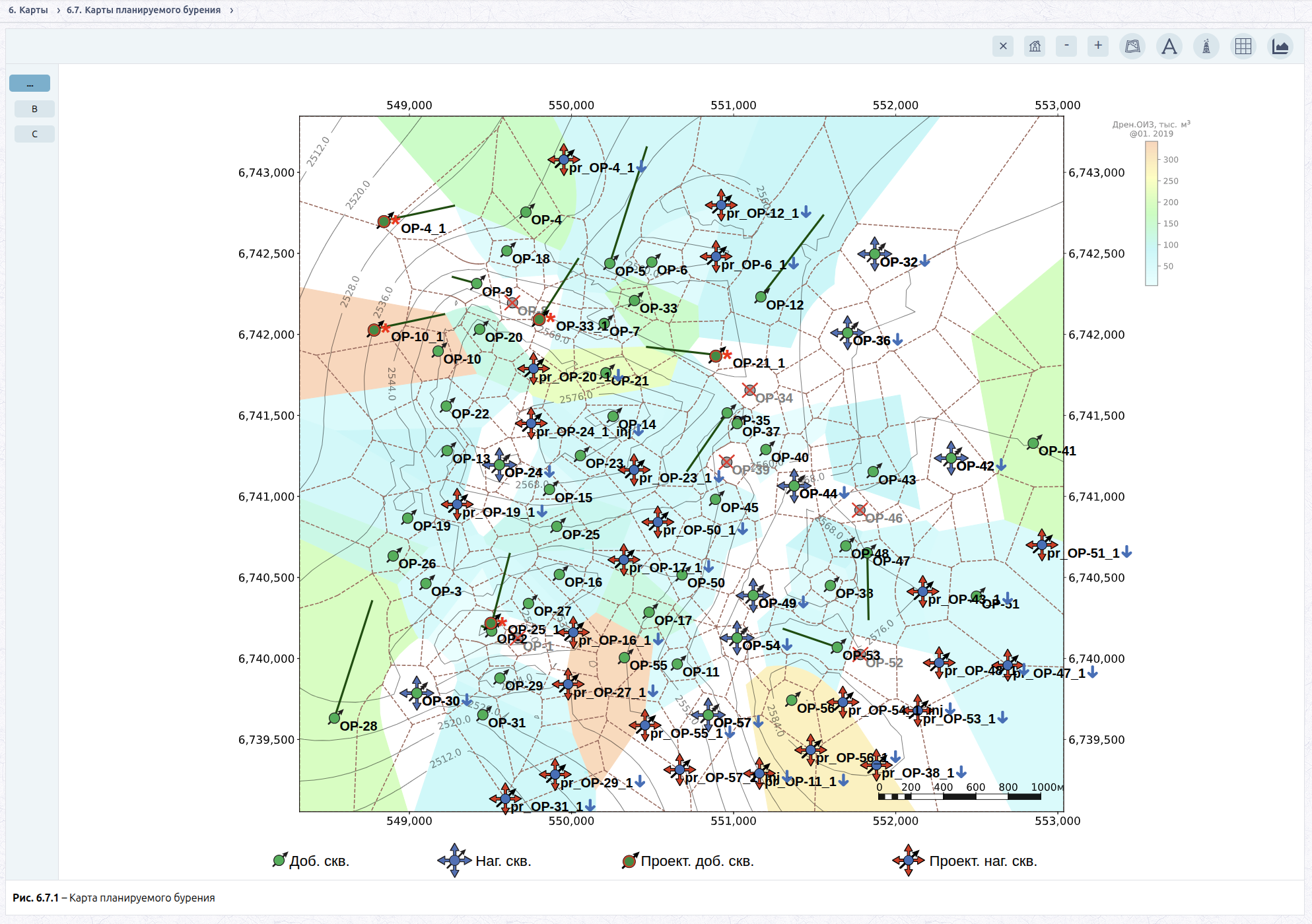

10. Пункт 6.7. Калибровка микромоделей и рекомендации по бурению ГС с МСГРП

Микромодели, используемые для оценки эффективности бурения горизонтальных скважин с МСГРП, теперь калибруются по фактическим данным существующего фонда. Это позволяет учитывать наблюдаемую продуктивность скважин при прогнозировании показателей новых скважин. На карте планируемого бурения также формируются рекомендации по размещению уплотняющих ГС с МСГРП. Проектные скважины отображаются совместно с действующим фондом, структурными отметками и распределением дренируемых запасов, что упрощает выбор участков для доразбуривания и оценку ожидаемого эффекта.

Pasted image_10.png

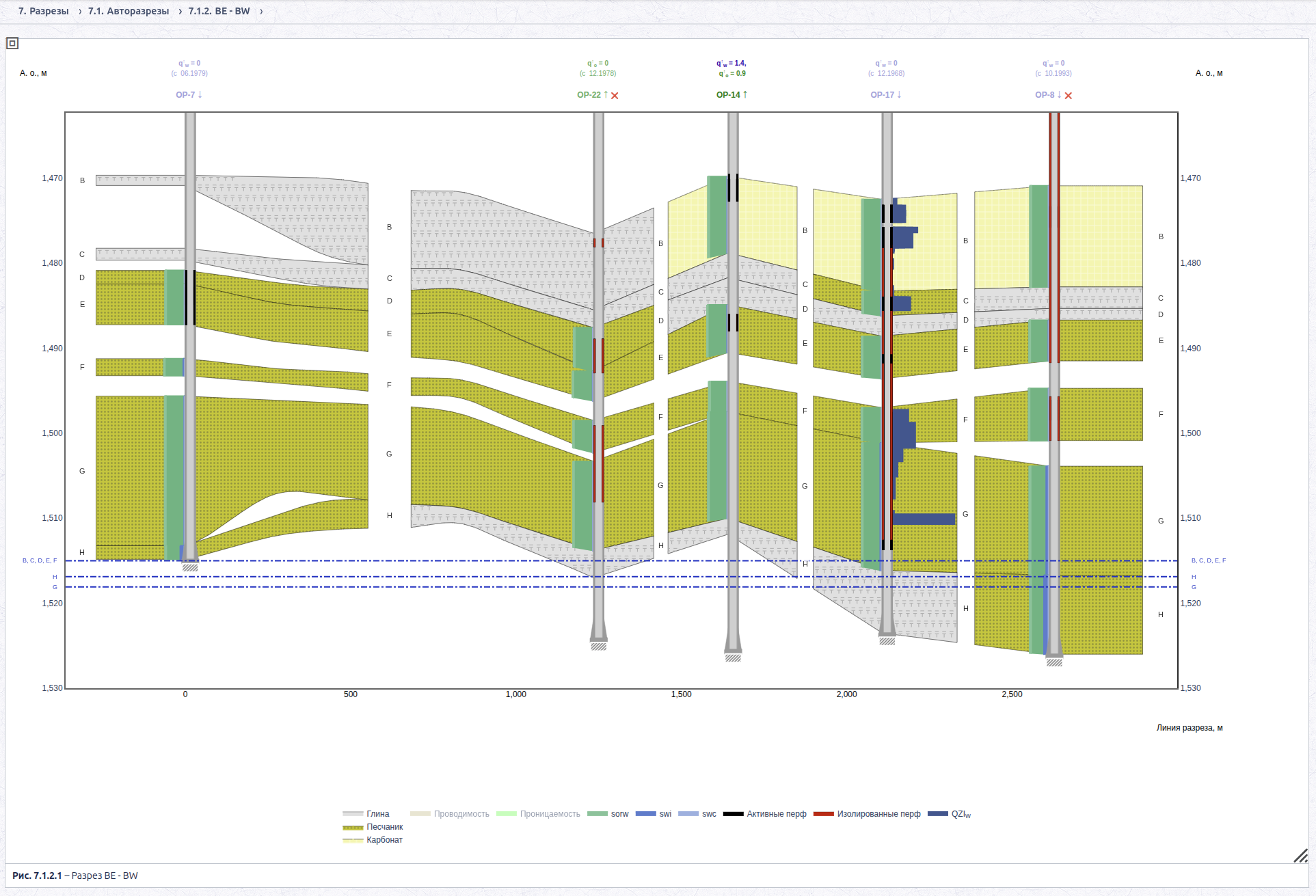

11. Пункт 7.1.1. Изменения в визуализации разрезов

На геологических разрезах добавлено отображение литологических паттернов и фактических забоев скважин. Для простаивающих скважин также указывается дата начала простоя. Новые элементы позволяют точнее сопоставлять положение стволов и забоев с геологическим строением, а также учитывать статус и продолжительность простоя скважин при анализе разреза.

Pasted image_#11.png

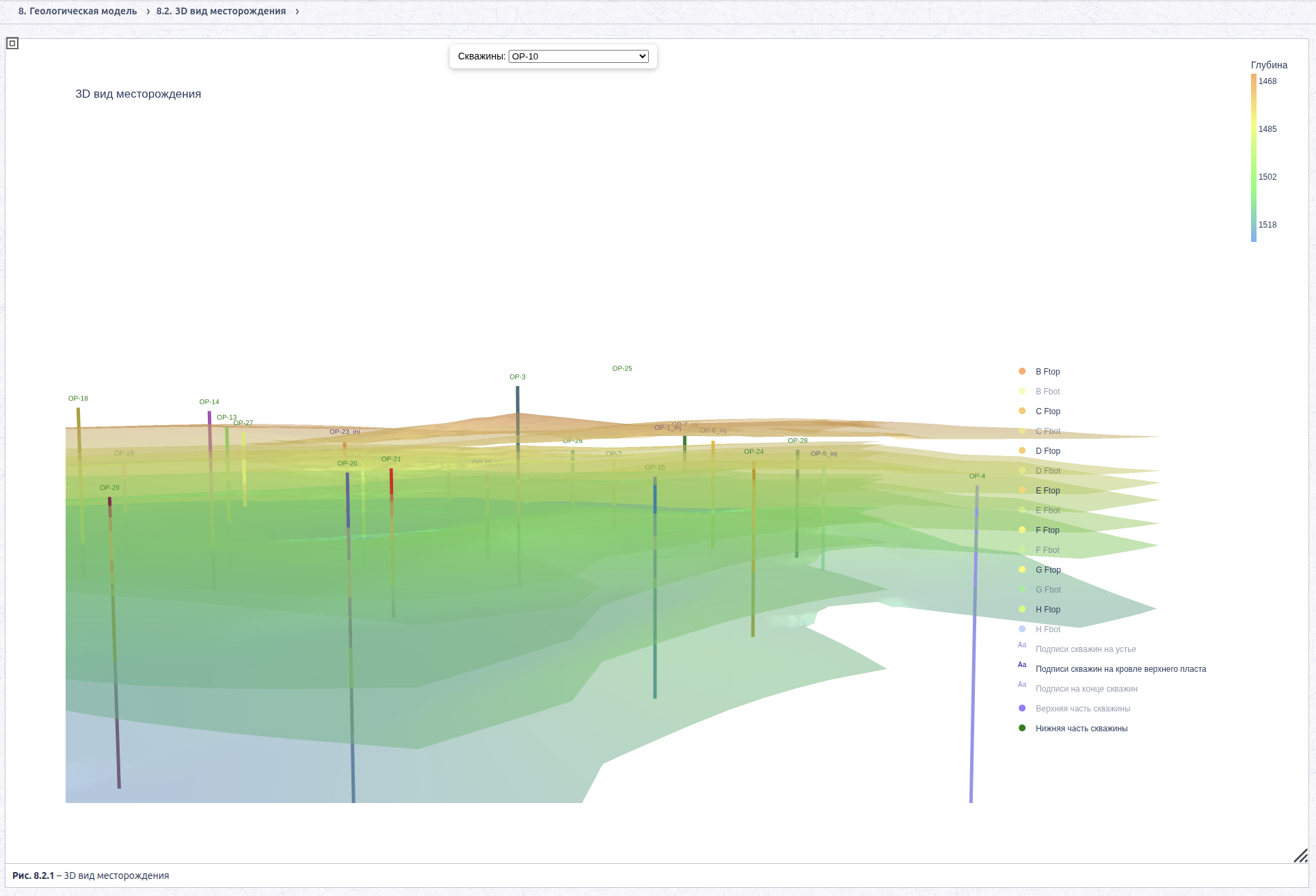

12. Пункт 8.2. Поиск скважин на 3D-виде месторождения

На 3D-виде месторождения добавлен поиск по названию скважины. Пользователь может выбрать интересующую скважину в поисковом поле и быстро найти её положение в пространственной модели. Функция упрощает навигацию по месторождению, особенно при работе с большим фондом скважин, и позволяет оперативно сопоставлять траекторию выбранной скважины с поверхностями пластов.

Pasted image_#12.png

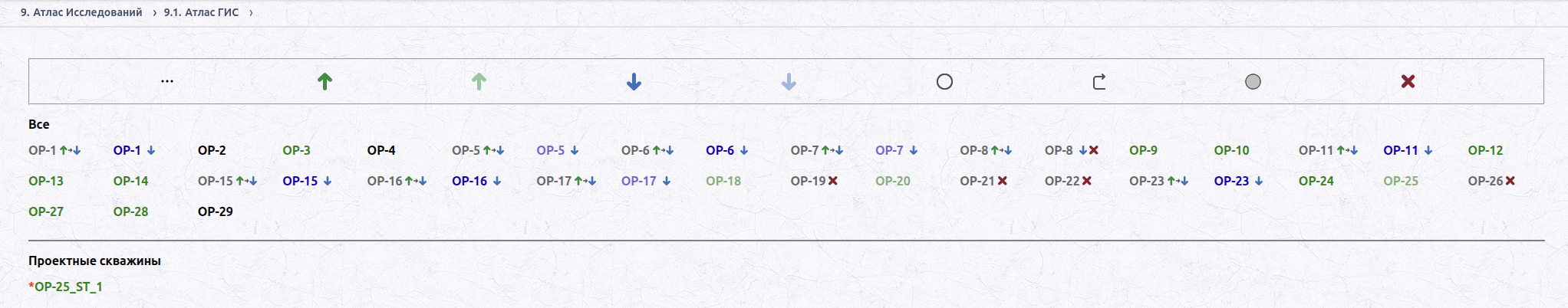

13. Пункт 9.1. Страница Атлас ГИС

Добавлена страница «Атлас ГИС», на которой представлен сводный перечень скважин месторождения. Для каждой скважины отображаются условные обозначения её назначения и текущего состояния; проектные скважины вынесены в отдельный блок. Атлас служит единой точкой доступа к поскважинным материалам ГИС и упрощает поиск данных при работе с большим фондом скважин.

Pasted image_#13.png
